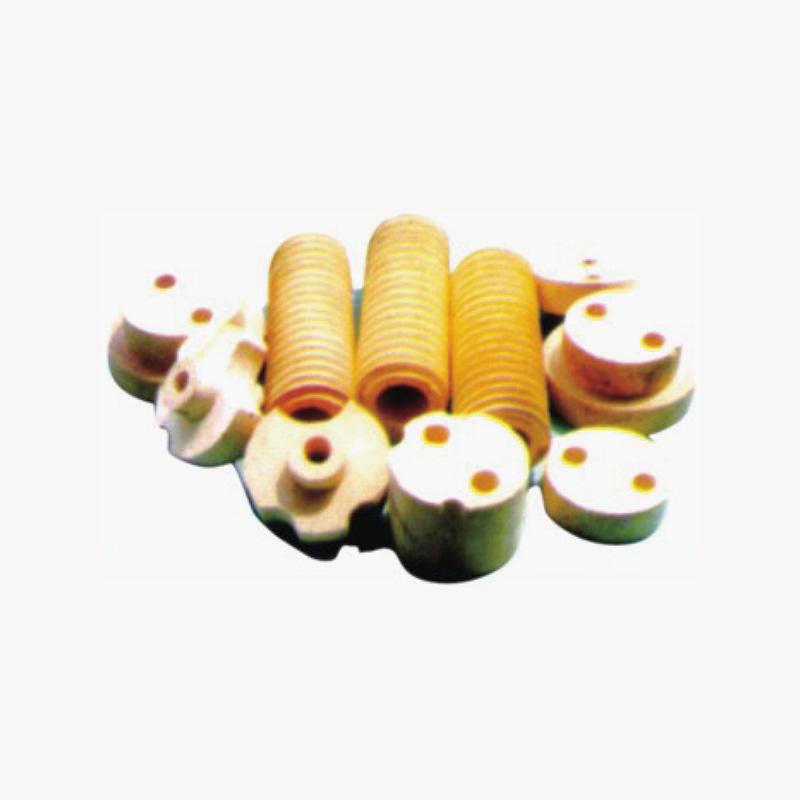

特殊セラミック管
当社のラジアントチューブは、国内の熱処理装置だけでなく、輸入された熱処理システムの交換部品としても使用できるように設計されています。 1998 年、この製品ラインは全国技術展示会で金賞を受賞しました。

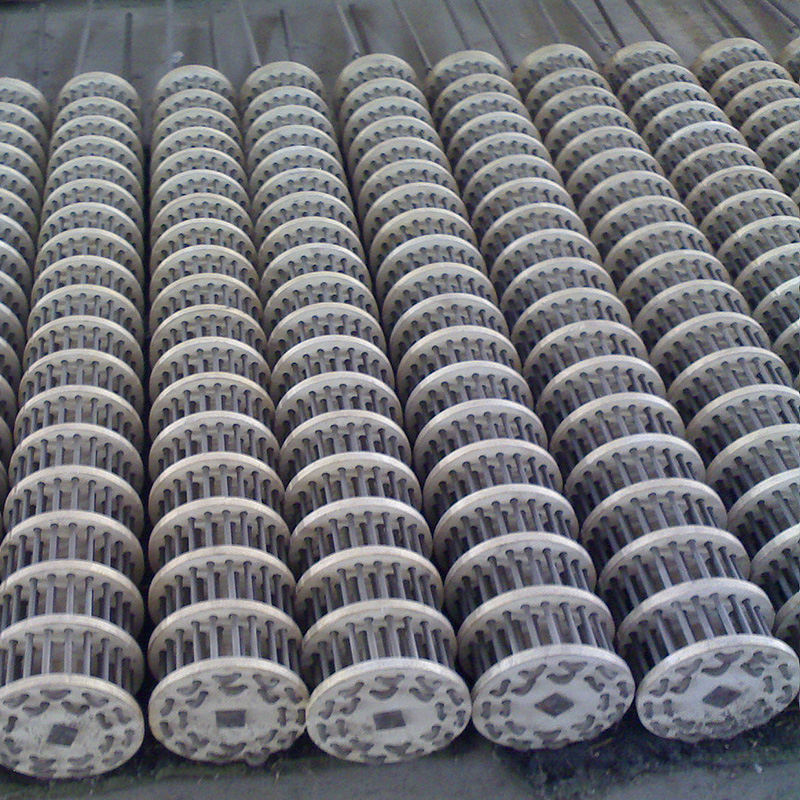

ラジアントチューブ内の発熱体(チューブコア)には、かご型、縦帯巻型、らせん巻抵抗線型などの形状があります。使用される抵抗線の材質は、ニッケルクロム(Ni-Cr)合金と鉄クロム(Fe-Cr)合金です。通常、表面負荷は 1 W/cm2 以下で設計され、単管の定格電力は 3 kW ~ 60 kW です。発熱体の動作温度は500℃~1300℃の範囲です。

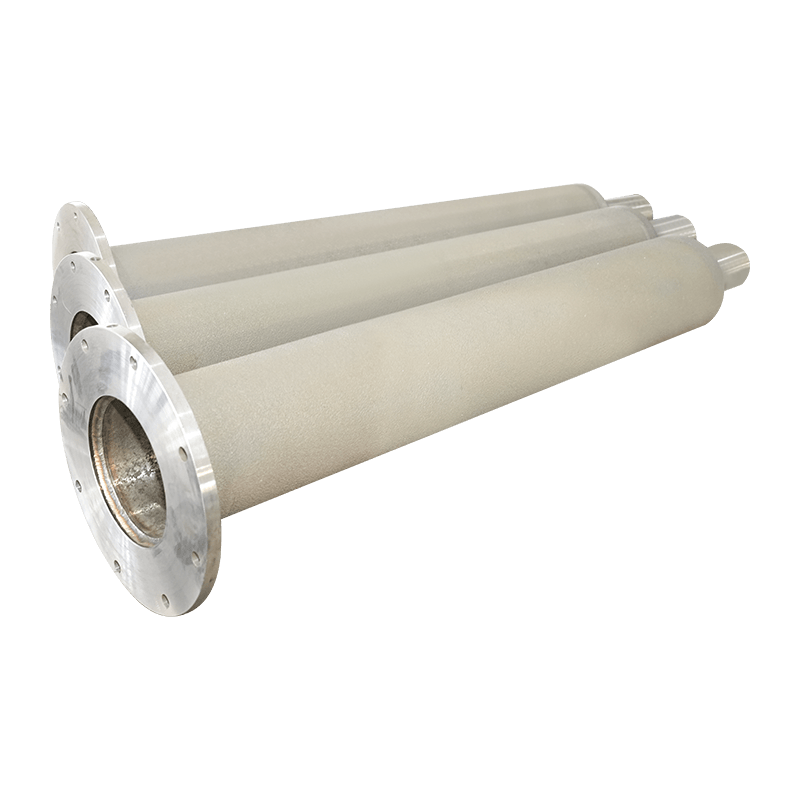

外側保護管は遠心鋳造管、圧延溶接管、継目無管の3種類があります。
耐用年数に関して:
焼入れ炉:1年以上
焼き戻し炉:3年以上
ガス焚き放射管: ≥2 年
当社のラジアントチューブは、国内の熱処理装置だけでなく、輸入された熱処理システムの交換部品としても使用できるように設計されています。 1998 年、この製品ラインは全国技術展示会で金賞を受賞しました。
ラジアントチューブ内の発熱体(チューブコア)には、かご型、縦帯巻型、らせん巻抵抗線型などの形状があります。使用される抵抗線の材質は、ニッケルクロム(Ni-Cr)合金と鉄クロム(Fe-Cr)合金です。通常、表面負荷は 1 W/cm2 以下で設計され、単管の定格電力は 3 kW ~ 60 kW です。発熱体の動作温度は500℃~1300℃の範囲です。
外側保護管は遠心鋳造管、圧延溶接管、継目無管の3種類があります。
耐用年数に関して:
焼入れ炉:1年以上
焼き戻し炉:3年以上
ガス焚きラジアントチューブ: ≥2 年
スリーブチューブの材質は下表をご参照ください。
| グレード・性能 | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆注意 | 0Cr27Al₇NO₂ | Cr15ニ₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| 主な化学成分% | Cr | 12-15 | 23-26 | 19-22 | 21.0~23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| アル | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| 鉄 | バランス | バランス | バランス | バランス | バランス | バランス | バランス | ||
| リ | 適量 | 適量 | 適量 | 適量 | 適量 | 適量 | 適量 | 適量 | |
| モー | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | バランス | 28-32 | ||||||
| 部品の最高使用温度℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| 密度 /cm3 | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| リsistivity Ωmm²/m | 1.25±0.05 | 1.42±0.05 | 1.42±0.05 | 1.42±0.05 | 1.53±0.05 | 1.13±0.05 | 1.14±0.05 | 1.04±0.05 | |
| 抵抗温度係数×10~51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| 融点 ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| 引張強さ MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| 伸び % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| リduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| 曲がりの数 | >5 | >5 | >5 | >5 | >5 | ||||
| 硬度 | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | 130-150 | 130-150 | 130-150 | |
| 組織 | 鉄rrites (F) | 鉄rrites (F) | 鉄rrites (F) | 鉄rrites (F) | 鉄rrites (F) | オーステナイト系(A) | オーステナイト系(A) | オーステナイト系(A) | |
| 磁性 | 磁性 | 磁性 | 磁性 | 磁性 | 磁性 | 非磁性 | 非磁性 | 非磁性 | |

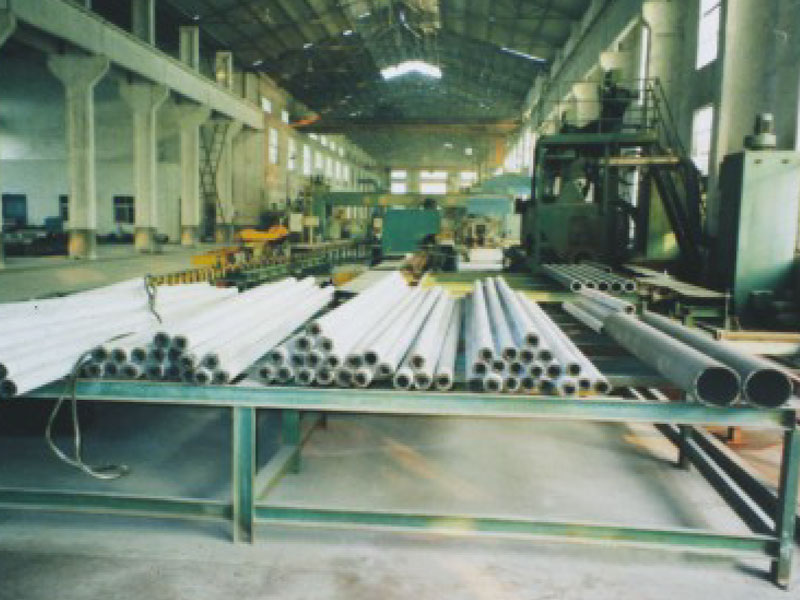

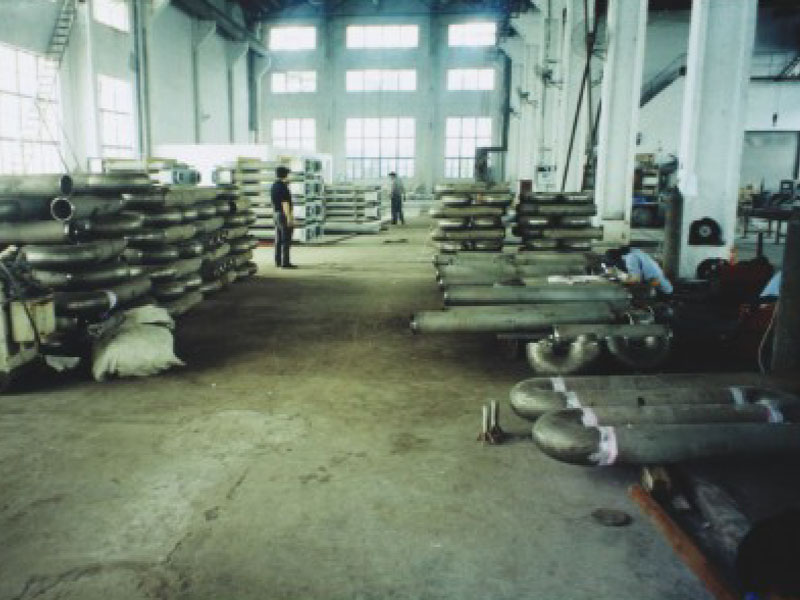

放射線管製造現場
放射線管、探傷器

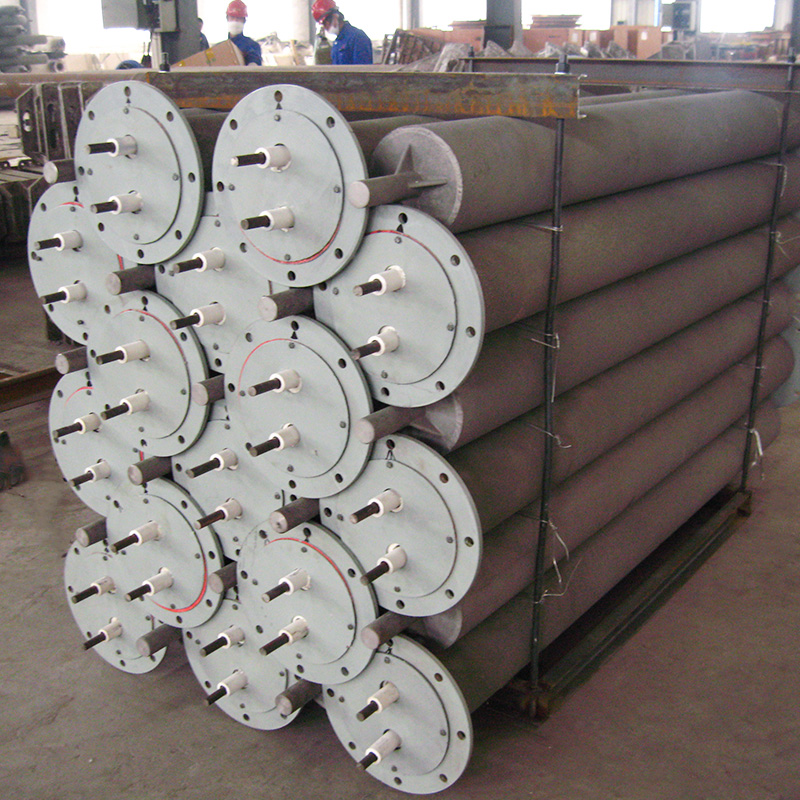

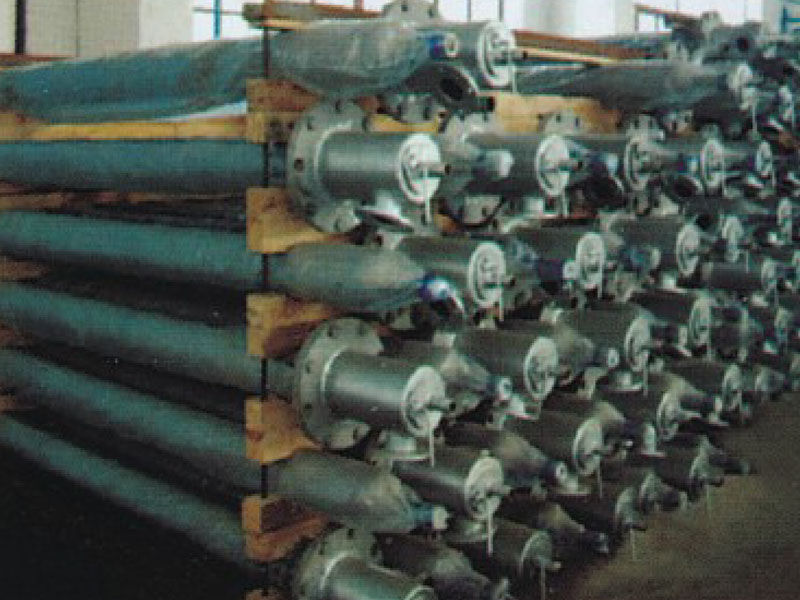

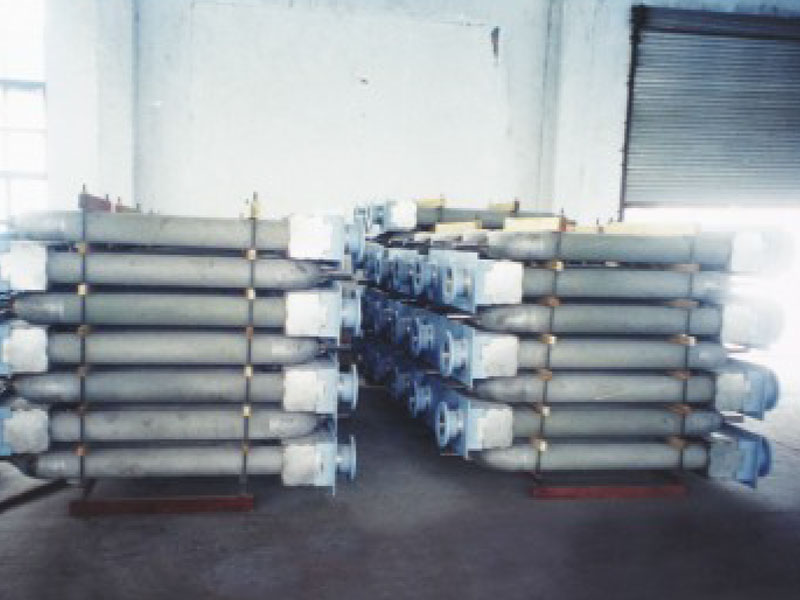

完成品

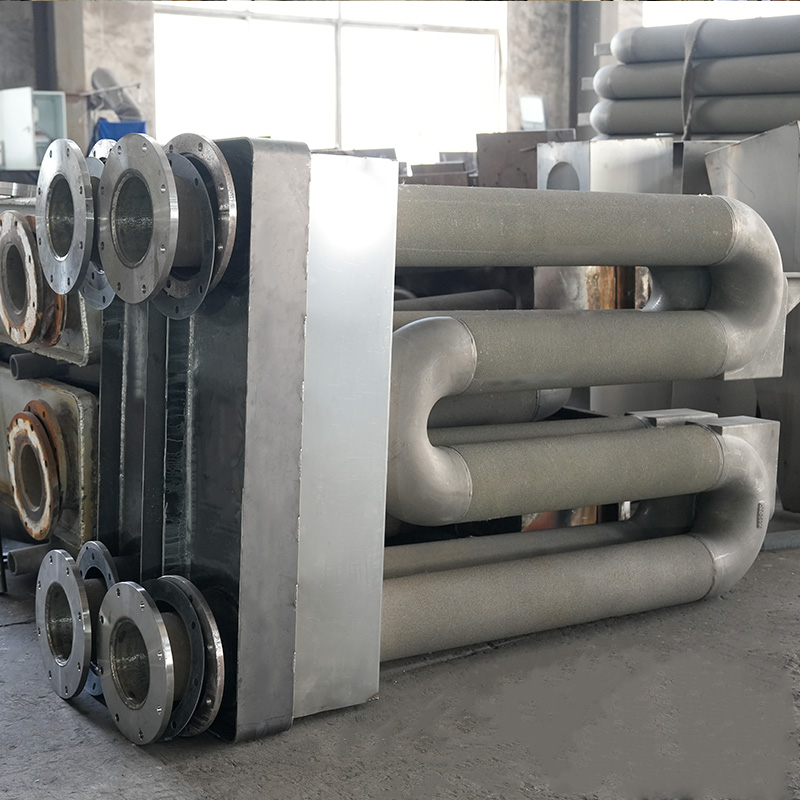

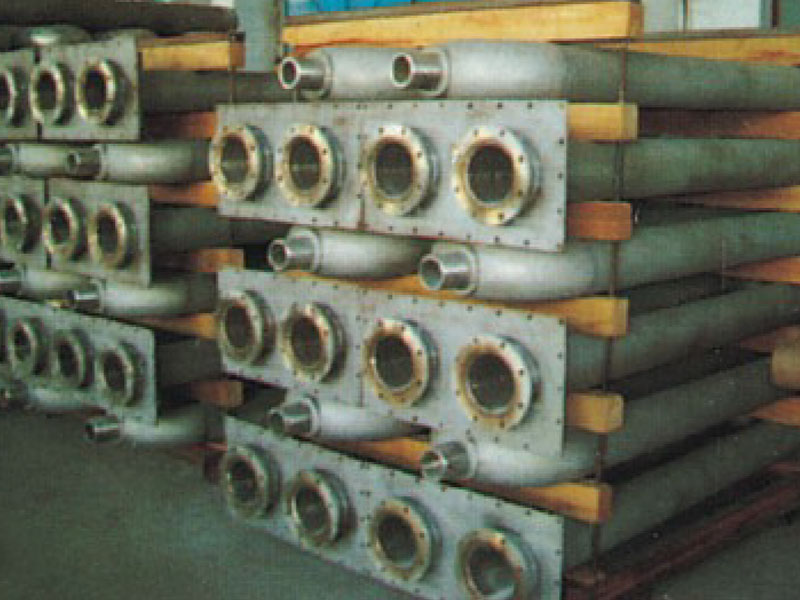

W型放射線管

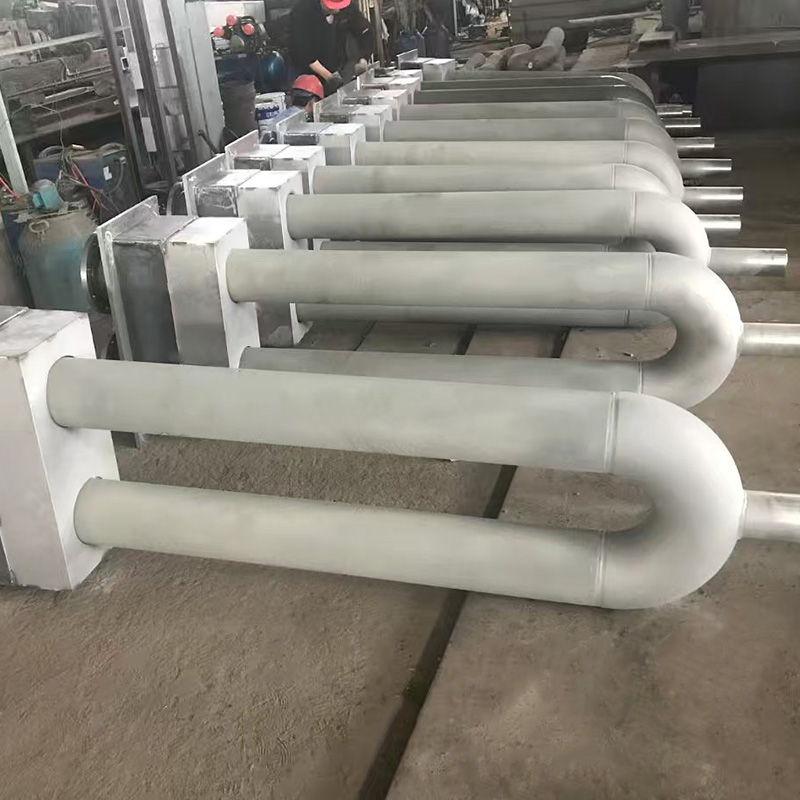

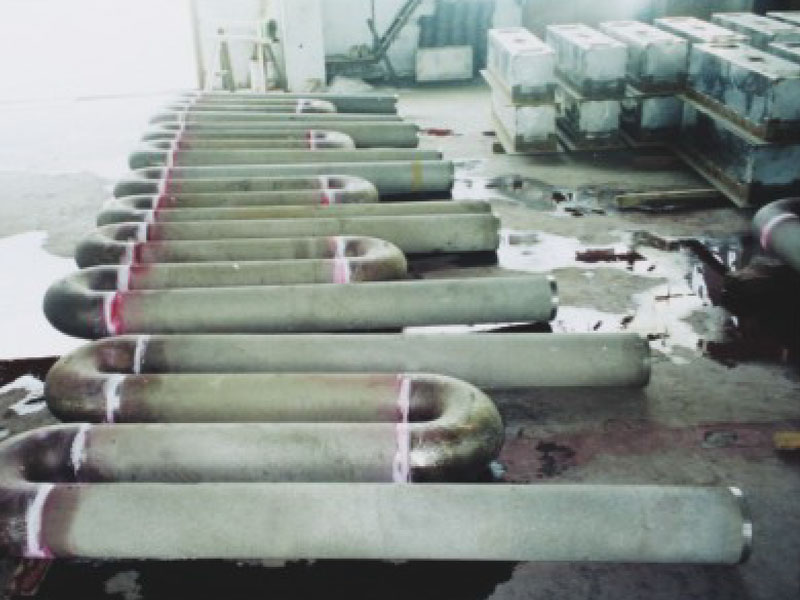

U字型放射線管

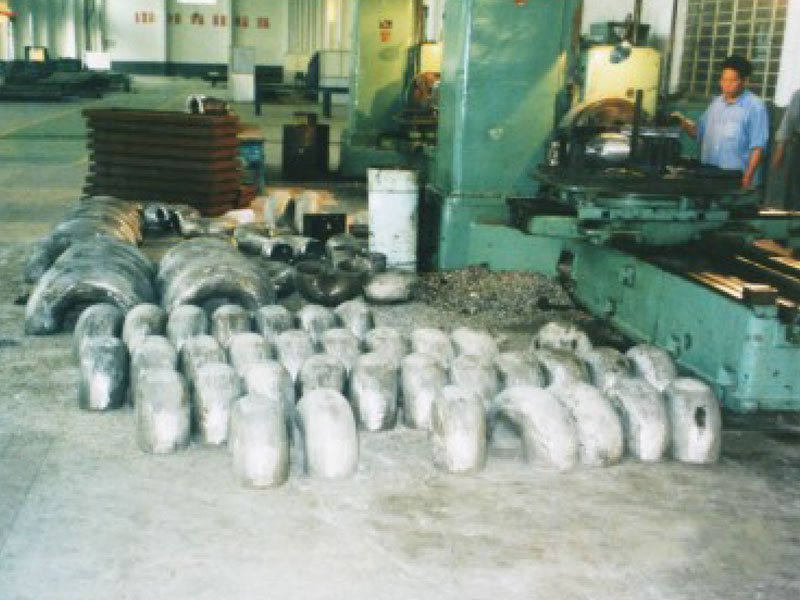

肘
現場でのパイプの鋳造

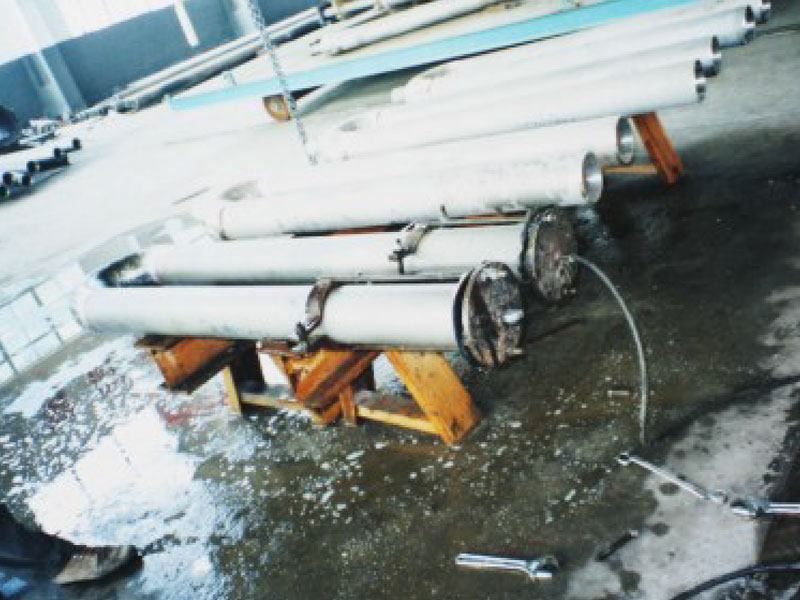

放射線管の圧力試験
