ラジアントチューブヒーターはどのように機能しますか?

大規模な倉庫、航空機の格納庫、または混雑した工場のフロアを管理している場合は、天井に吊るされた暖房システムの下を歩いたときに、すぐに暖かく感じる空間もあれば、サーモスタットが目標温度を記録した後も頭の高さまでずっと寒さを感じる空間があることに気付いたことがあるでしょう。その違いは、多くの場合、熱の伝達方法に起因します。あ ラジアントチューブヒーター 熱風を吹き付けるだけでは動作しません。代わりに、太陽光と同じようにエネルギーを下向きに送り、まず床、機器、人を温めます。この記事では、ラジアント チューブ ヒーターがどのように機能するのか、それがエネルギー効率にとって重要である理由、および同じ物理原理が要求の厳しい工業炉環境でどのように現れるのかを段階的に説明します。

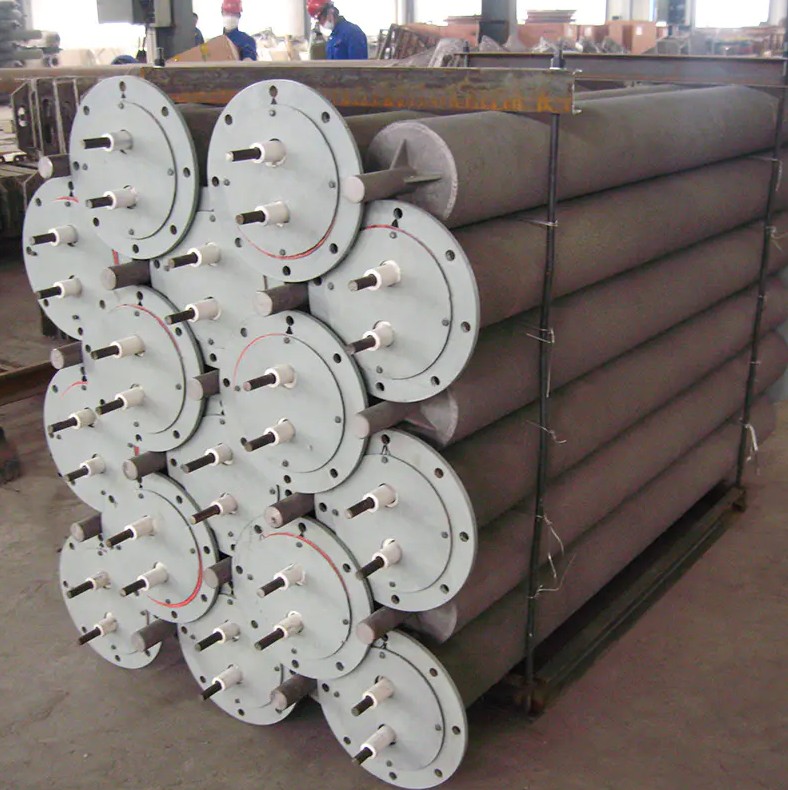

ラジアントチューブヒーターの仕組み: 中心となる動作原理

機能させるための主要なコンポーネント

動作シーケンスを説明する前に、一般的なガス燃焼システム内の物理部品を理解しておくと役立ちます。建物の暖房に使用される標準的なラジアント チューブ ヒーターには、燃料と空気が混合して点火するバーナー ボックス、高温の燃焼ガスを運ぶ耐熱金属製のラジアント チューブ、上向きの放射を床に戻すためのチューブ上の高反射シールド、システム内に排気ガスを移動させるための一端のファンまたは送風機アセンブリ、およびサーモスタット、ガス バルブ、点火電極、圧力スイッチなどの安全制御装置が含まれています。アセンブリ全体は天井から数フィート下に水平に伸びており、多くの場合チェーンやブラケットで吊り下げられ、結露が排出できるように一方の端に向かってわずかに角度が付けられています。

燃焼から快適な温かさまでのステップバイステッププロセス

「ラジアント チューブ ヒーターはどのように機能するのか」に対する本当の答えは、予測可能な一連のイベントの中で展開され、すべてはサーモスタットの呼び出しから数秒以内に起こります。

• バーナーボックス内で点火します。 天然ガスまたはプロパンは、制御された比率で燃焼用空気と混合されます。点火電極が点火し、チューブのバーナー端の内側に安定した炎が確立されます。建物暖房ユニットの排気ガス温度は、燃焼速度とチューブの長さに応じて、通常 400 °C から 900 °C の間に下がります。
• 金属管の壁が熱くなります。 高温の燃焼ガスは管の長さを移動し、対流と直接の火炎接触を通じて内壁にエネルギーを伝達します。チューブの材質（多くの場合、アルミメッキまたは耐熱合金鋼）は、そのエネルギーを吸収し、外側に放射します。
• 赤外線が表面から出ます。 高温になったチューブの表面は、赤外線スペクトルの電磁エネルギーを放射します。この放射線は空気中を直進し、空気自体にほとんどエネルギーを失いません。ファンが部屋全体に暖かさを送り届けるのを待ちません。
• 物体や床がエネルギーを吸収します。 赤外線がコンクリートの床、機械の表面、保管ラック、人に当たると、それらの表面でエネルギーが熱に変換されます。床の温度が上昇し、スラブは巨大な低温ラジエーターとなります。
• 二次再放射により占有ゾーンが暖められます。 温められた表面は、対流と低温放射を通じて熱を周囲の空気にゆっくりと放出します。その結果、屋根の下に熱気の厚い層が閉じ込められるのではなく、人が実際に作業する床付近に熱が集中することになります。

ここでの重要な物理的概念の 1 つは熱成層です。強制空冷では熱気が上昇して天井にたまり、高層ビルでは屋根と床の温度差が軽く10℃～15℃も生じます。ラジアント チューブ ヒーターは、主な熱伝達媒体として空気に依存しないため、この問題を回避します。業界のレポートでは通常、天井高が 6 メートルを超える空間では、主に成層損失の減少により、温風システムに比べて運用コストが 30% ～ 50% 削減されるとされています。注目に値する 2 番目の物理概念は、ステファンとボルツマンの関係です。つまり、放射電力は絶対表面温度の 4 乗で増加します。チューブが高温になると放射出力が急激に増加するため、安定したパフォーマンスを得るには材料の選択とチューブの厚さが非常に重要になります。

プルスルーとプッシュスルー: 気流の方向と火炎の形状

システムを指定する場合、2 つのバーナー構成が表示されます。プルスルー設計では、排気ファンがバーナーとは反対側のチューブの端に設置され、全長にわたって燃焼ガスを引き込みます。これにより、火炎がチューブの下方まで広がり、放射面全体に沿ってより均一な温度プロファイルが生成されます。プッシュスルー設計では、ブロワーがバーナー端に設置され、混合気をチューブ内に押し込みます。これにより通常、バーナー付近に高温ゾーンが形成され、排気端に向かって低温ゾーンが形成されます。どちらのアプローチも機能しますが、プルスルー システムは、より長いチューブの走行や均一な床面積が重要な用途に適する傾向がありますが、特定の建物レイアウトではプッシュスルー システムの方が通気が簡単です。この違いを理解することは、ラジアント チューブ ヒーターの動作原理が特定のフロア プランや熱分布要件に対して何を意味するかを評価する際に役立ちます。

ラジエントチューブヒーターが高天井や高層空間で優れている理由

加熱されるものを比較すると、効率の利点が明らかになります。ユニットヒーターまたは温風送風機は床から天井までの空気全体を加熱し、エネルギーの大部分が未使用の上部スペースに失われます。ラジアント チューブ ヒーターは占有ゾーンを直接ターゲットにします。床、機械、作業台は赤外線を吸収して蓄熱体となりますが、空気自体は呼吸レベルで低温のままです。暖かい空気が強制的に上昇しないため、床から天井までの温度勾配はより平坦に保たれ、多くの場合、その差はわずか 1°C ～ 3°C です。これにより、燃料消費量が削減され、ベイドアが開いた後の回復時間が短縮され、広いオープンエリア全体でより安定した快適性が実現します。同じ原理でゾーンベースの制御もサポートされています。つまり、使用されていない通路や保管セクションを低い背景温度に保ちながら、占有されているワークステーションの上のチューブのみを点火することができます。

材料の選択: 放射管にとって高温合金が重要な理由

すべての金属チューブが連続した高温サイクルに同じように対応できるわけではありません。建物の暖房ユニットでは、チューブの動作温度は通常 400°C ～ 600°C に達し、工業炉環境ではその温度が 900°C を超えることもあります。これらの温度では、通常の炭素鋼は急速に酸化し、構造強度を失い、熱応力下で加速するゆっくりとした伸びと薄化であるクリープ変形によって破損する可能性があります。 炉システム用U字型ラジアントチューブ クロム、ニッケル、シリコンを含む耐熱合金に依存して、チューブ表面に緻密で付着性の高い酸化物層を形成します。この保護スケールはさらなる酸化や浸炭を防ぎ、耐用年数を直接延ばします。

U字型放射管の卸売メーカー、輸出会社 Jiangsu Huaye Technology Co., Ltd.は、中国のU字型放射管メーカーおよびU字型放射管輸出会社です。 製品を見る→

製造方法も重要です。遠心鋳造では、静的鋳造よりも内部空隙が少なく、方向性を持って凝固した微細な結晶粒構造が生成されるため、繰り返しの加熱と冷却のサイクル下でチューブの熱疲労耐性が向上します。管の表面放射率（エネルギーを効率的に放射する能力）は、酸化層が発達するにつれて時間の経過とともに変化し、合金組成は数千時間の動作時間にわたって放射率がどの程度安定するかに影響します。硫黄含有ガスを含む攻撃的な雰囲気や炭素が豊富な炉環境では、材料の選択がさらに重要になります。適切なグレードの高温合金を選択すると、計画外のシャットダウンを回避しながら、ラジアント チューブ加熱システムの一貫した動作が維持されます。より長い交換間隔が必要な工業炉オペレーターは、多くの場合、より詳細な交換間隔を検討します。 高温合金鋳物 チューブの化学的性質を特定のプロセス雰囲気および温度プロファイルに適合させます。

高温合金鋳物メーカー、輸出会社 Jiangsu Huaye Technology Co., Ltd.は、中国の高温合金鋳物メーカーおよび高温合金鋳物輸出業者です。 製品を見る→

建物の熱から工業炉まで: ラジアントチューブの 2 つの異なる世界

同じ物理的な動作原理 (密閉された金属管内で燃料を燃焼させ、高温の表面からエネルギーを放射する) によって、倉庫のヒーターとはまったく異なる外観の機器に電力が供給されます。連続ストリップ焼鈍ライン、亜鉛めっき炉、熱処理作業において、ラジアントチューブは、鋼ストリップやワークピースを燃焼副生成物にさらすことなく、正確に制御された局所加熱を実現します。 W型ラジアントチューブオプション マルチレッグ構成により、コンパクトな炉エンベロープ内の放射経路長が増加し、ストリップ幅全体の温度均一性が向上します。これらの炉の輻射管は、通常の建物の加熱温度をはるかに上回る 800 °C から 1200 °C の間で日常的に動作し、低品位の金属を数週間で破壊する浸炭または酸化雰囲気に耐える必要があります。

W型ラジアントチューブの卸売メーカー、輸出会社 Jiangsu Huaye Technology Co., Ltd.は、中国のW型放射管メーカーおよびW型放射管輸出会社です。当社はカスタムおよび全体... 製品を見る→

2 つのアプリケーション ファミリはいくつかの違いがあります。工業炉のチューブでは、壁の温度分布をより厳密に制御する必要があります。ホットスポットは製品に損傷を与えたり、チューブの寿命を縮めたりする可能性があります。材料は炉の起動時と冷却時の急激な熱過渡現象に耐える必要があり、チューブ支持システムは機械的応力集中を生じさせずに熱膨張を考慮する必要があります。対照的に、建物暖房システムは、燃料効率、低い設置コスト、および大きなオープンスパン全体にわたる床レベルの一貫した快適さを優先します。どちらのアプリケーションも同じ赤外線の物理学に基づいていますが、温度とプロセスの要件が高まるにつれて、材料、形状、制御戦略に関するエンジニアリング上の決定は大きく異なります。

ラジアントチューブヒーターの一般的な問題と保守点検

適切に設計されたシステムであっても、定期的な注意が必要です。メンテナンス チームが頻繁に遭遇する問題点には次のようなものがあります。

• 点火ロックアウト。 システムは点灯しようとしますが、点灯しません。一般的な原因としては、点火電極の汚れやひび割れ、ガス供給圧力の不足、ブロワーの作動を検出しないエアプルービングスイッチの故障などが考えられます。電極ギャップとセラミック絶縁体を簡単に目視検査するだけで、多くの場合問題が解決します。
• 不完全燃焼。 チューブの外側に煤が堆積したり、燃料の臭いが残っている場合は、空気対ガス比の問題を示唆しています。濃厚な混合物は燃料を無駄にし、チューブ内に炭素を堆積させ、熱伝達を低下させ、腐食を促進する可能性があります。
• チューブ表面の劣化。 チューブ本体の膨らみ、亀裂、または大量のスケールは、過熱または動作環境との材料の不適合を示しています。定期的な目視検査、特に最も高温のバーナーエンドゾーン付近で、チューブの破裂が発生する前に初期の兆候をキャッチします。
• リフレクターの汚れ。 磨かれたリフレクター表面上のほこり、オイルミスト、またはプロセスの破片は、下向きの放射出力を低下させます。計画停止中に反射板を清掃すると、機器を交換することなく効率が回復します。

炎の出現、チューブの表面状態、燃焼分析の測定値のログを記録しておくことは、暖房のピークシーズン中の予期せぬ故障に対応するのではなく、チューブの交換サイクルを予測するのに役立ちます。

ラジアントチューブヒーターの操作と選択についての注意事項

ラジアント チューブ ヒーターの仕組みを理解すると、この技術の動作が従来の温風システムと大きく異なる理由が明確になります。燃焼により管壁が加熱されます。高温の表面は、床、機械、居住者に赤外線エネルギーを直接放射します。これらの表面は暖かさを吸収、蓄え、占有ゾーンに穏やかに再放射し、温度の階層化とエネルギーの無駄をカットします。高層ビルでは、効率の利点が測定可能であり、十分に文書化されています。工業炉でも、同じ原理（耐熱合金、精密鋳造、制御された雰囲気の弾性を使用して実行）により、極端な温度での連続ストリップ加工と熱処理が可能になります。建物の暖房ソリューションを評価する場合でも、亜鉛めっきライン炉用のチューブを指定する場合でも、材料、チューブの形状、エアフロー構成の選択が、性能と寿命に直接影響します。これら 2 つのアプリケーションの世界を橋渡しするチューブの種類と材料オプションの詳細については、当社の資料を参照してください。 ラジアントチューブの詳細ガイド .
