Electric Radiant Tube Heating Core

Name: Electric Radiant Tube Heating Core
Rating: 5 (99 reviews)

当社のラジアントチューブは、国内の熱処理装置だけでなく、輸入された熱処理システムの交換部品としても使用できるように設計されています。 1998 年、この製品ラインは全国技術展示会で金賞を受賞しました。

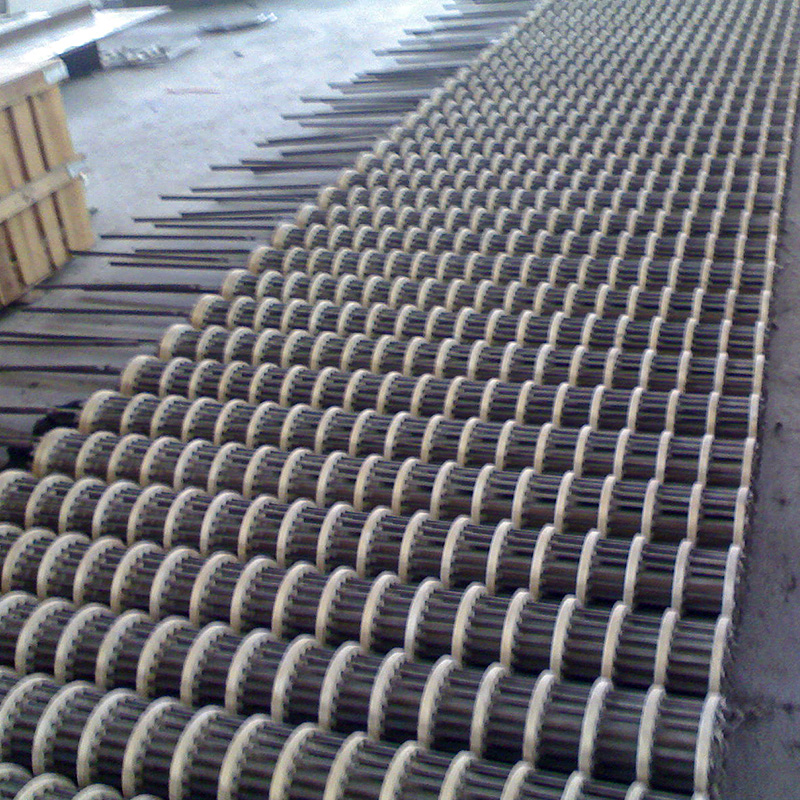

ラジアントチューブ内の発熱体（チューブコア）には、かご型、縦帯巻型、らせん巻抵抗線型などの形状があります。使用される抵抗線の材質は、ニッケルクロム（Ni-Cr）合金と鉄クロム（Fe-Cr）合金です。通常、表面負荷は 1 W/cm2 以下で設計され、単管の定格電力は 3 kW ～ 60 kW です。発熱体の動作温度は500℃～1300℃の範囲です。
外側保護管は遠心鋳造管、圧延溶接管、継目無管の3種類があります。
耐用年数に関して：
焼入れ炉：1年以上
焼き戻し炉：3年以上
ガス焚きラジアントチューブ: ≥2 年
スリーブチューブの材質は下表をご参照ください。

お問い合わせ

前へV：電気放射外管
次へ：I型ラジアントチューブ

電熱合金の技術パラメータ

グレード・性能		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆注意	0Cr27Al₇NO₂	Cr15ニ₆o	Cr2₀Ni₆o	Cr20Ni30
主な化学成分%	Cr	12-15	23-26	19-22	21.0～23.0	26.5-27.8	15-18	20-23	20
	アル	4-6	4.5-6.5	5-7	5-7	6-7
	鉄	バランス	バランス	バランス	バランス	バランス	バランス		バランス
	リ	適量	適量	適量	適量	適量	適量	適量	適量
	モー					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	バランス	28-32
部品の最高使用温度℃		950	1250	1250	1350	1400	1100	1150	1100
密度 /cm3		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
リsistivity Ωmm²/m		1.25±0.05	1.42±0.05	1.42±0.05	1.42±0.05	1.53±0.05	1.13±0.05	1.14±0.05	1.04±0.05
抵抗温度係数×10～51℃		15	5	5	5	-1	14	8.5
融点 ℃		1450	1500	1500	1500	1520	1390	1400	1390
引張強さ MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
伸び %		>14	>12	>12	>12	>12	>20	>20	>20
リduction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
曲がりの数		>5	>5	>5	>5	>5
硬度		200～260	200～260	200～260	200～260	200～260	130-150	130-150	130-150
組織		鉄rrites (F)	鉄rrites (F)	鉄rrites (F)	鉄rrites (F)	鉄rrites (F)	オーステナイト系(A)	オーステナイト系(A)	オーステナイト系(A)
磁性		磁性	磁性	磁性	磁性	磁性	非磁性	非磁性	非磁性
